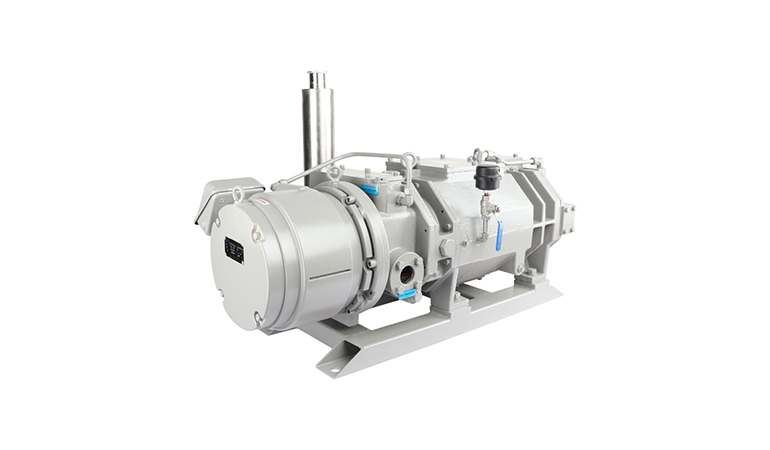

怎樣選擇螺桿真空泵轉速?

2018/12/7 11:15:07 螺桿真空泵 螺桿泵 雅之雷德

怎樣選擇螺桿真空泵轉速?

當介質的粘度增大時,不僅會使在吸入壓力作用下介質進入密封腔因阻力增大而更為困難,而且使轉子對介質的剪切作用所產生的機械損失也增加因此單螺桿真空泵運行時,若介質的粘度越大,則應選擇低的轉速。

日本大晃工業株式會社推薦單螺桿泵介質粘度與選取轉速的關系如表所示:

動力粘度(pa.s)
泵轉速(r/min)
0.001-1.0400-700
1.0-10 200-400
10-100<200
100-1000<100

德國Bornemann公司推薦的介質粘度和選取轉速的關系如表所示

運動粘度
泵轉速(r/min)
1-1000 400-1000
1000-10000200-400
10000-100000<200
100000-1000000<100

注:純水粘度為1mpa.s=0.001pa.s

目前我國許多產品螺桿真空泵選型時轉速通常大于上述的推薦選取數值,如動力粘度為0.001-1.0pa.s時,通常選取的轉速為600-1200r/min等。

按介質粘度選擇泵的轉速還和其他諸多因素有關,如:定子和轉子配合的過盈量、定子和轉子的齒形正確程度、介質含雜質情況和橡膠的性能等。


螺桿泵轉速對螺桿泵性能的影響

盡管螺桿泵在理論上能夠同其他類型的泵一樣快速運轉(1800r/min),但是螺桿泵轉速很少達到這樣的速度。這個原因是“章動”轉子的幾何尺寸導致的不平衡(例如,由于轉子重心偏離泵的中心線產生的離心力)。

轉速對螺桿泵的影響

根據牛頓定律: F離心(不平衡)≈m×∪2轉e

這意味著螺桿泵轉速越快,不平衡力越大,振動就越大。

限制螺桿泵轉速的第二個因素是黏度。如果流體很容易地進入到泵人口,泵內部部件(轉子)就會承擔起輸送流體的任務,流體會從另一端出來。在給定轉速下,任何容積式泵(包括螺桿泵)流量是恒定的,實際上是不取決于黏度的。然而,值得注意的是,在非常低的黏度時(低于30~100cP),滑脫會影響到凈流量。需求的功率有什么樣的變化呢?功率增加就使驅動轉子驅替較黏稠的液體。當達到結構或驅動功率額定值時,泵就會連續正常遠行。然而,如果入口處有足夠的壓力,就會使流體從貯水箱流到泵人口,這個壓力也可以推動流體進入泵的腔室中并開始輸送:

如果螺桿真空泵轉速太快.它所泵送液量的能力大于人口壓力驅動等量液體到泵人口腔室的能力。如果發生這種情況.入口腔室不能完全充滿,就會導致氣蝕、振動、噪音,而且會減少輸送量。根據水力學會的數據,最小吸入壓力定義為泵吸人口前端的壓力,低于此壓力則容積式泵的漏失量超過其流量的55%。入口壓力低于最小吸人壓力則泵就不能運行;最好有一個高于最小吸人壓力的安全系數=泵抽系統設計的實際意義是通過在貯水箱和泵之間用較短、較粗的連接管,來減少彎頭、回轉和轉彎等零件的數量,盡可能地減少入口流量損失。

限制速度的第三個因素是固體含量。比如,螺桿泵用水(即沒有黏度的物質)作攜帶液處理煤漿時,如果煤顆粒在泵內通道移動太快,就會損害橡膠襯套。因此,減小泵的轉速能夠顯著地增加泵襯套的使用壽命。

雅之雷德機電科技上述的一個或所有因素在螺桿真空泵運行過程中都經常出現:不平衡(總是出現)、高黏度和顆粒大小。因此,螺桿泵轉速一般不會超過300~500r/min,有時甚至更低。對于非常黏稠的流體,螺桿泵轉速在10~50 r/min。
